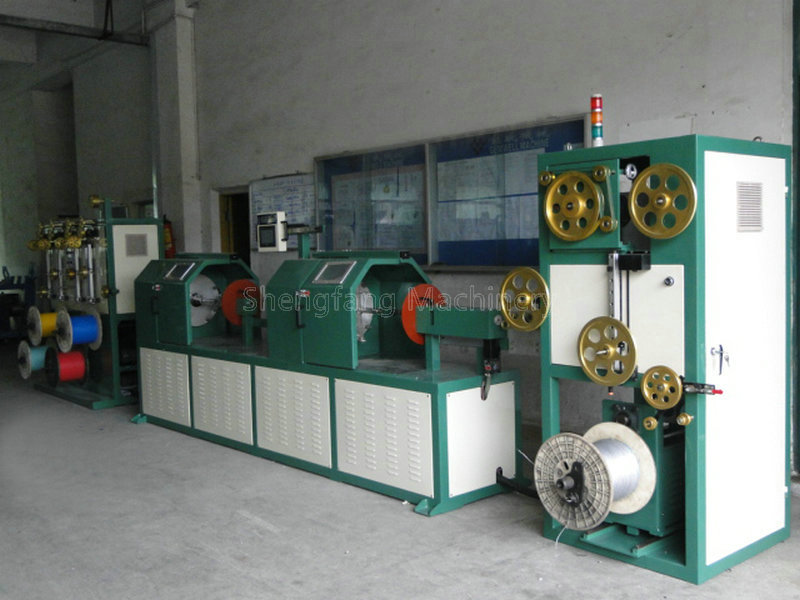

500型臥式雙層繞包機

發布日期：2024-03-06瀏覽次數：3030

一、【用途 Application】：

雙層繞包機適用于絞合線,并行線雙層/單層連續中心繞包包帶

二、【技術特點 Technique Feature】：

1．高轉速,生產效率是傳統包帶機的2.5倍

2．包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整

3．觸摸屏設定重疊率,PLC控制,加減速及正常工作時包帶形成點穩定不動

4．收線排位采用軸排式結構，排幅排距任意設定

5．制作HDMI,DP,ATA,SATA ,SAS等高頻線材,合格率100%

三、【技術參數 Technique specifications】：

機器型號	SF-500數控式雙層/單層繞包機
機器用途	適用于絞合線,并行線雙層/單層連續中心繞包包帶
芯線規格	32AWG–20AWG
包帶材料	鋁箔帶,麥拉帶,棉紙帶,透明帶,云母帶,鐵氟龍帶
機器轉速	MAX2000rpm / MAX28m/min
機器動力	1HP馬達配變頻調速,包帶盤與引取馬達聯動
包帶張力	包帶張力自動演算追蹤,從滿盤到空盤保持恒張力,不須人工調整
收線張力	收線張力從滿盤到空盤保持恒定,不須人工調整
扁平電纜方式	軸排式收線,線材排位過程中無推/拉力損傷,排幅排距根據線材規格任意設定
放線型式	直線滑軌+滑塊重錘張力式動力放線,配變頻調速,設斷線保護功能
